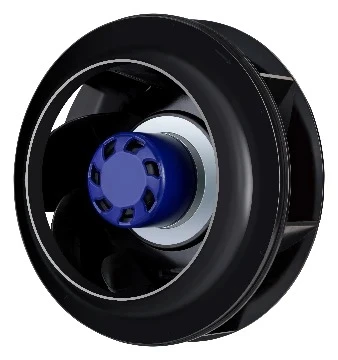

Suzhou Blauberg Motoren Technology Co., Ltd. er en af de førende producenter og leverandører af højkvalitets multi-tilstrækkelige bagudgående radialventilatorer i Kina. Velkommen til at købe bulk tilpassede produkter af høj kvalitet fremstillet i Kina her og få tilbud fra vores fabrik. Kontakt os for priskonsultation.
Tekniske parametre
Teknisk beskrivelse
Produkt tegning
Mål i: mm
Præstationskurve (P–Q)
Målekrav: Luftydelse målt i henhold til: ISO 5801, installationskategori A, med ebm-papst-indløbsring uden kontaktbeskyttelse. Indsugnings-side lydniveau: LwA ifølge 13347, L, A målt i 1 m afstand fra ventilatoraksen. De angivne værdier gælder kun under de specificerede måleforhold og kan variere afhængigt af installationsforholdene. I tilfælde af afvigelse fra standardkonfigurationen skal parametrene kontrolleres i installeret stand.
Ledningsdiagram
Klik for at se detaljer
Klik for at skjule
| Conn. | Betegnelse | Funktion / Opgave |
|---|---|---|
| P1 | PE | Beskyttende Jord |
| L1 | Strømforsyning, strømførende ledning se typeskiltet for spændingsområde | |
| L2 | Strømforsyning, strømførende ledning se typeskiltet for spændingsområde | |
| L3 | Strømforsyning, strømførende ledning se typeskiltet for spændingsområde | |
| P2 | INGEN | Statusrelæ, flydende statuskontakt |
| KOM | Statusrelæ, punkt B, fælles forbindelse, kontaktstørrelse 250VAC/2A, isoleret fra strøm- og kontrolgrænseflader |
|
| NC | Normalt lukket kontakt, afbryder | |
| P3 | FG | Tach-udgang, 5 pulser pr. omdrejning, (impulser kan tilpasses eller ændres til RD-signal); SELV |
| GND | Referencegrund for kontrolgrænseflade; SELV | |
| Din 1 | Tilslutning af digital indgang 1 aktivering af elektronik aktivering af elektronik; Åbningsstift eller påført spænding 5-50V DC; Deaktivering af bro til GND eller påført spænding < 1 V DC; |
|
| +10V | En Fast spændingsudgang 10 VDC ±5%, Imax.10mA, strømforsyning til eksterne enheder (f.eks. potentiometre); SELV | |
| +20V | En Fast spændingsudgang 20 VDC ±5%, Imax.10mA, strømforsyning til eksterne enheder (f.eks. potentiometre); SELV | |
| 4~20mA | Analog kontrolindgang 4~20mA | |
| Ain1 U | 0-10V/PWM (Maks. amplitude af PWM 10V) kontrolindgang; SELV | |
| GND | Referencegrund for kontrolgrænseflade; SELV | |
| RSB | RS485 interface til MODBUS RSB; SELV | |
| RSA | RS485 interface til MODBUS RSA; SELV | |
| RSB | RS485 interface til MODBUS RSB; SELV | |
| RSA | RS485 interface til MODBUS RSA; SELV |
Hastighedsindstilling
Klik for at se detaljer
Klik for at skjule
Blæseren kører fuld hastighed
Spænding højere end 1,0V DC, blæserstart
Spænding lavere end 0,5V DC, blæserstop
Større end eller lig med 1,0VDC Ventilatorstart
PWM foreslår amplitude: 10VDC (±5%)
PWM-frekvens: 1KHz ~ 10KHz
PWM-belastning højere end 10%, blæserstart
PWM-drift lavere end 5 %, blæserstop
Større end eller lig med 10 % PWM-drift, blæserstart
Spænding højere end 1,0V DC, blæserstart
Spænding lavere end 0,5V DC, blæserstop
Større end eller lig med 1,0VDC Ventilatorstart
Større end eller lig med 20mA n=MAX
4,5mA n=min
Mindre end eller lig med 3,2mA n=0
Garanti & Bemærk
Klik for at se detaljer
Klik for at skjule
〉Blæserens strømledning og styreledning skal tilsluttes i nøje overensstemmelse med ledningsdiagrammet for at forhindre blæseren i at brænde ud.
〉Forbind ikke den hvide signalledning direkte til den røde signalledning eller den eksterne DC-strømforsyning.
〉Hvis blæseren ikke virker efter start, skal du kontrollere indgangsspændingen for hastighedsreguleringen, som kan være forkert tilsluttet. For at forhindre hånd- eller anden personskade forårsaget af pludselig start af ventilatoren, rør ikke ved pumpehjulet eller rotoren efter elektrificering.
〉Det tager et par sekunder for blæseren at starte efter tænding. For at forhindre personskade må du ikke røre ved pumpehjulet eller rotoren under elektrificering eller drift med lav-hastighed.
〉Før du tænder for strømmen, skal du kontrollere, om motoren er installeret pålideligt, ellers vil det forårsage, at motoren brænder og personlige ulykker.
〉Det er forbudt at trække for hårdt i strømledningen. Hvis netledningen er beskadiget, skal den udskiftes af producenten for at undgå elektrisk stød.
〉Det er forbudt at tabe eller styrte motoren.
〉Det er strengt forbudt at skylle motoren for at forhindre lækageulykker forårsaget af at reducere motorens isoleringsevne og bringe den personlige sikkerhed i fare.
〉Hvis du skal bruge specialtilpassede produkter til andre formål end de aftalte arbejdsbetingelser, bedes du kontakte vores virksomhed først og bekræfte før brug.
〉Efter at ventilatordriften stopper, kan temperaturen på motorhuset være høj i en kort periode. Undgå venligst direkte kontakt og tag beskyttelsesforanstaltninger om nødvendigt for at forhindre forbrændinger.
〉Når du installerer udstyret, skal du kontrollere kabinettet og andre skaller, så der ikke kan falde snavs ind, og rydde op indvendigt om nødvendigt.
〉Før udstyret installeres og kører, skal rotoren trækkes i hånden for at bekræfte, at der ikke er nogen kollision, interferens eller blokering, før den kan tændes.
〉Som en del af ventilatoren kan motoren ikke bruges alene uden pumpehjul eller belastning.
〉Efter at produktemballagen er blevet adskilt, skal den pakkes om, hvis den skal opbevares. Produktet skal opbevares i et rent, godt-ventileret lager med en omgivelsestemperatur på -40 grader ~+80 grader, en relativ luftfugtighed på ikke mere end 95 %, ingen ætsende gasser i luften og 15 cm over jorden.
〉 Installer venligst ventilatoren uden for børns rækkevidde, og lad ikke børn bruge dette produkt.
〉Den endelige fortolkningsret til denne specifikation tilhører Blauberg.
Liv og vedligeholdelse
Klik for at se detaljer
Klik for at skjule
Teknisk support
Download produktdokumentation - datablade, certifikater, ledningsdiagrammer og manualer. Åbn online eller gem på din enhed.
Produktspecifikation
Elektrisk tilslutningsdiagram
CE-overensstemmelseserklæring
Katalog kort
Brugermanual
Ydelsesdata (P-Q)
Tilbehør
| Model | Type | Beskrivelse | |
|---|---|---|---|
 |
VREB 2.5H | Hastighedsregulator | Enfaset, kontinuerligt variabel tyristorhastighedsregulator i overflade-monteret version. Designet til samarbejde med enfasede (230 V / 50 Hz) motorer, tilpasset til spændingshastighedsstyring. |
 |
RS 1F-2B SP 16A LGO | Serviceafbryder | Aflåselig serviceafbryder- på stedet for sikker vedligeholdelse og frakobling af ventilatoren. |
 |
AKU-COMP 250/1.2 | Lyddæmper | En støjdæmper til fleksible tilslutninger i ventilationskanaler. |
 |
IRIS 250 | Ventilationsspjæld | Komplet udvalg af spjæld, der muliggør måling og regulering af luftmængden i et cirkulært kanalsystem. |
 |
ACOP PL 250 | Fleksibelt stik | Anti-vibrationsstik til ventilatorer med cirkulær forbindelse. |
 |
DF-K 250 | Filter | Det komplette filter bruges til at filtrere lufttilførslen. Adskillelse af større forurenende partikler forlænger levetiden for enheder, der er placeret bag filteret - blæsere, varmelegemer osv. |
Se ventilatoren i aktion
Se, hvordan det EC bagud-buede pumpehjul leverer høj luftstrøm med lav støj over hele hastighedsområdet.
Spørgsmål og svar (22)
Klik for at se detaljer
Klik for at skjule
Spørgsmål: Hvilket spændingsområde understøtter denne EC-centrifugalventilator?
A: Den kører på en bred indgang på 176–242 VAC (nominelt 230 VAC) ved 50/60 Hz.
Af Blauberg Support den 12. marts 2025
Q: Kan jeg styre blæserhastigheden med et 0-10V signal?
A: Ja. Ventilatoren accepterer 0-10V, PWM og RS485 (MODBUS) styreindgange.
Af David M. den 28. februar 2025
Q: Hvad er den maksimale luftstrøm for denne model?
A: Maksimal luftstrøm er 3332 m³/h (1960 CFM) med ±10% tolerance.
Af HVAC_Pro den 19. januar 2025
Q: Er motoren egnet til kontinuerlig drift?
A: Ja, den er klassificeret til S1 kontinuerlig drift med en designlevetid på 50.000 timer.
Af Blauberg Support den 5. januar 2025
Spørgsmål: Hvad er ventilatorens beskyttelsesklassificering (IP)?
A: Standardhuset er klassificeret IP44; en IP55 version er tilgængelig på forespørgsel.
Af Sarah L. den 22. december 2024
Q: Hvilket impellermateriale bruges?
A: Løbehjulet er aluminiumslegering; indløbsplade og dyse er af galvaniseret stålplade.
Af Engineer_K den 10. december 2024
Spørgsmål: Giver ventilatoren et omdrejnings-/hastighedsudgangssignal?
A: Ja, FG-udgangen giver 5 impulser pr. omdrejning (kan tilpasses eller et RD-signal).
Af Blauberg Support den 30. november 2024
Q: Hvad er støjniveauet ved maksimal hastighed?
A: Lydeffekten er 75 ±4 dB(A), målt i henhold til ISO 13347 ved 1 m fra ventilatoraksen.
Af Michael den 12. november 2024
Q:Kan denne blæser bruges i et FlowGrid / blæser-array?
A: Ja, monteringshullerne er forberedt til FlowGrid-array-installation.
Af Blauberg Support den 28. oktober 2024
Q: Hvilket driftstemperaturområde er tilladt?
A:Omgivende −25 grader til +60 grader ; lejlighedsvis koldstart ned til -40 grader er tilladt.
Af Anna den 15. oktober 2024
Q: Tilbyder du OEM / tilpassede versioner?
A: Ja, vi leverer OEM/ODM-tilpasning. Kontakt venligst vores salgsteam med dine krav.
Af Blauberg Support den 30. september 2024
Q: Hvilke certificeringer har ventilatoren?
A: Den er i overensstemmelse med EN 61800-5-1 og bærer CE; godkendelser omfatter UL, EAC og CSA.
Af QA_Team den 18. september 2024
Spørgsmål: Er omvendt-polaritetsbeskyttelse inkluderet?
A: Ja, elektronikken inkluderer omvendt-polaritet, låst-rotor og over/under-spændingsbeskyttelse.
Af Blauberg Support den 2. september 2024
Q: Hvad er garantiperioden?
A: Hele maskinen har to-års garanti fra leveringsdatoen.
Af David M. den 20. august 2024
Q: Hvor ofte skal ventilatoren rengøres og vedligeholdes?
A: Afhængigt af miljøet anbefales rengøring og vedligeholdelse hver 3.-6. måned.
Af Blauberg Support den 5. august 2024
Q: Kan jeg bruge et 10K potentiometer til at indstille hastigheden?
A: Ja, et 10K potentiometer anbefales; Større end eller lig med 1,0 VDC starter blæseren,<0.5 VDC stops it.
Af Tom den 22. juli 2024
Q: Hvilken kabelforskruning bruger klemkassen?
A: En M20×1,5 forskruning til 4–10 mm kabel, strammet til 4 ±0,6 Nm.
Af Engineer_K den 8. juli 2024
Spørgsmål: Hvilken effekt trækker den ved fuld hastighed?
A: Nominel effekt er 594 W ±10 % ved 2,58 A.
Af Blauberg Support den 25. juni 2024
Sp: Er en 4-20mA strømstyringsinput understøttet?
A:Ja, 4–20 mA regulerer hastigheden: Større end eller lig med 20 mA=MAX, 4,5 mA=min, Mindre end eller lig med 3,2 mA=0.
Af HVAC_Pro den 10. juni 2024
Q: Hvad er det maksimale statiske tryk?
A: Det maksimale statiske tryk er 740 Pa.
Af Sarah L. den 28. maj 2024
Q: Kan ventilatoren monteres i en hvilken som helst retning?
A: Aksel vandret eller rotor i bunden; rotor-på-toppen er tilgængelig på anmodning.
Af Blauberg Support den 14. maj 2024
Q: Hvad er leveringstiden for bulkordrer?
A: Typisk leveringstid er 15-25 dage afhængig af mængde og tilpasning.
Af salgsteamet den 30. april 2024
